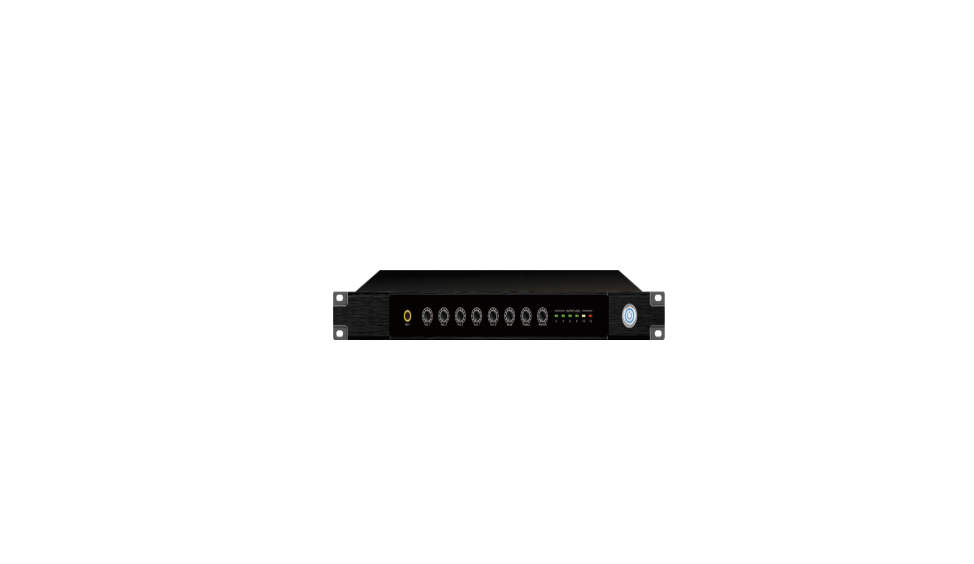

IP-1030 IP网络采集终端（机架式）

一、产品介绍：

1、本产品能处理tcp/ip网络音频流，并驱动扬声器进行播音的终端，主要用于公共数字广播，媒体教学，报警等需要数字音频的领域。

2、本产品具有10/100M以太网接口，支持***48KHz采样，192Kbps的音频流播放。接入12V/1A的直流电源。具有1路mic输入，1路线路输入，1路立体音线路输入，这3组信号经过信号混合后输出到本地音频功放，驱动扬声器。提供1路立体声音频线路输出，可接外置的大功率音频功放。ZY-9500A网络音频播放终端使用专用的网络音频流格式，有0~100级音量范围调整，EQ音效调整，可选256个分支终端任4个分组，以支持灵活的分组设置。亦可加入一个临时分组，满足临时的组播需求。 可以通过专用的配置程序NAManager进行配置。支持广播，组播，单播三种数据传输方式，支持IGMP v2 提供了接收跨网段组播数据能力。

二、产品规格

1、输入电源：12V/1A的直流电源

2、网络接口：10/100M Base网络，RJ45接口，1.5KV电气隔离，收发数据指示

3、Mic输入：典型幅值50mVpp，信噪比68dB；

4、LineIn输入：典型幅值2200mVpp，信噪比86dB；

5、线路输入：典型幅值1500mVpp，内阻10KΩ

6、线路输出：典型幅值1500mVpp，THD < 0.3%，内阻500Ω，信噪比83dB；

7、网络特性：支持ICMP，ARP，TCP，UDP，HTTP，DNS，DHCP，IGMP网络协议；

8、使用环境：操作环境：0℃～55℃，5～95%湿度

9、存储环境：-20℃～85℃，5～95%湿度

三、接口说明

1、前面板

A、Mic:内置麦克风输入；

B、ST：网络传输状态灯；

2、后面板：

A、Ethernet：10/100M Base 以太网接口；

B、Line Out输出：内部音源输出；

C、Line In输入：外置音源输入；

D、Mic In输入：外置麦克风输入；

E、Speaker：（SP+，SP-）内置30W 音频功放输出，接 4～8 Ω 扬声器；

F、CALL与GND：一路呼叫端子CALL输入；

G、DCIN：接12V/1A~24V/2A的直流电源；

H、ON/OFF：开关按钮。
