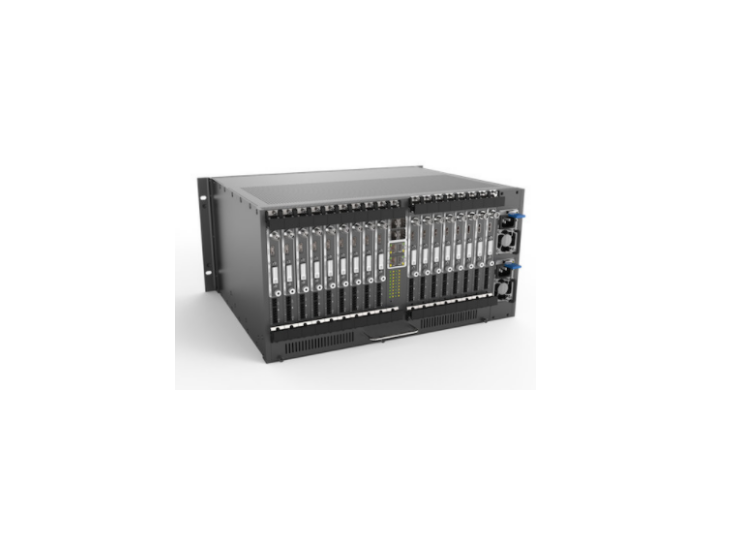

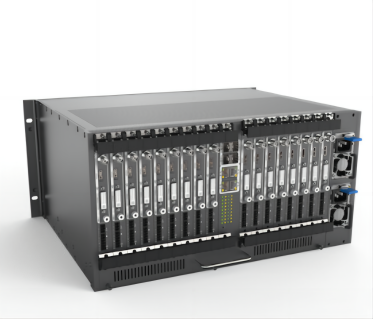

1. 5U电信级插板式机架,ATCA电信级机架架构,支持热插拔,支持7*24小时长时运行、双电源热备份。
2. 全嵌入式5U高密度设计,无电脑PC/服务器板卡,长时运行,可靠性高。
3. 支持万兆IP接入,具有4个万兆光口、4个干兆电口; 支持E1V35接入;
4. 支持IP/E1/V35混网混速;
5. 支持H.265,H.264 HP,H.264;
6.支持多路多画面; 支持全编全解;
7.可选内嵌数字混合矩阵,可选数字录播、VOD点播、媒体网关等扩展业务。
8.可多台堆叠无阻塞扩展。
9.支持会扬台标、横幅、短消息 字幕等实用功能。
10.支持21个业务槽位/机架。
11.4个万兆光口、4个千兆电口。默认配置其中的2个万兆、2个干兆为外部接入用途,另一组(2个万兆、2个千兆)为内联口,用于堆叠级联或直接接入本地终端。占第10、11槽。
12. 核心业务板。含数字混音单元及画面处理单元,可选支持N+1多画面合成4K编码。标准安装于M0/M1/M2槽位,每台MCU***可支持核心业务板*3热备份。每板占一个业务槽。
13. 根据项目授权点选配,授权点无上限。(根据项目需求配置授权点)
14. 配置4K多画面License;每路授权支持***32画面,合成4K编码。(选配)
15. 业务板热备份:每授权增加支持1块核心业务板热备、实时切换。(选配)
16. N+1热备份License:支持1台MCU给多台MCU做专用备机。(选配)
17. MU调度板-子模块:数字会议录播(扩展功能项);支持会议同步自动数字录像,内嵌固态SSD盘,支持会议终端点播回放。子模块不需要另占业务槽位;miniPCIe SSD120GB或250GB,对应支持5*24小时或10*24小时会议录像(按2Mbps估算)
18. MU调度板-子模块:数字混合矩阵;数字混合矩阵功能。支持各数字信号之间的输入输出切换。通过业务板或对应前置接口机,接入各种规格视频信号,可不需要额外配备外部视频混合矩阵,直接使用更优的数字化信号,避免延长器、转换器、外部矩阵适配、切换损失等中间环节。
19. MP4多画面业务板(功能项);支持H.265/H.264多画面合成4K编码。每板***支持32路多画面合成4K编码。
20. MD4多画面解码板(功能项);支持H.265/H.264多画面合成本地4K输出。(分屏电视墙,大屏对接板等用途)支持1路HDMI 4K输出。每板***支持合成32画面HDMI 4K输出(注:可定制64画面)。占一个业务槽位。
21. DD4解码板(功能项);支持双路4K H.265/H.264解码,支持两路物理接口输出(1路4K HDMI和1路1080P DVI输出接口,后续可免费更换为2路4K HDMI接口输出的规格)。每个物理接口可输出双路4K H.265/H.264解码的任一路图像。(全屏电视墙);双路H.265/H.264解码板,每板支持1路4K HDMI 2.0输出 + 1路高清DVI-I(HDMI/YPbPr/VGA)输出。占一个业务槽位。
22. QD4解码板(功能项);支持双路4K H.265/H.264解码,支持四路1080P物理接口输出(两路DVI-I和两路3G-SDI)。每个物理接口可输出双路4K H.265/H.264解码的任一路图像。(全屏电视墙);双路H.265/H.264解码板,每板支持两路3G-SDI输出 + 两路DVI-I(HDMI/YPbPr/VGA)输出。占一个业务槽位。
23. SD4解码板(功能项);支持单路4K H.265/H.264解码,支持1路4K HDMI接口输出。(全屏电视墙);单路H.265/H.264解码板,每板支持1路4K HDMI 2.0输出。占一个业务槽位。
24. SE4编码板(功能项);支持单路4K H.265/H.264编码,支持1路4K HDMI接口输入。单路H.265/H.264编码板,每板支持1路4K HDMI输入。占一个业务槽位。
25. E1接入板(功能项);支持E1接入,支持自动升降速、断线重邀、环回等。16Mbps(8×E1)/板。可根据接入终端链路配置带宽。每单板***支持8台E1终端接入。占一个业务配槽位。
26. V35接口板(功能项);支持V.35接口,支持双向媒体流交互。DB25接口,2M~8Mbps/端口。占一个业务槽位。
27. ZC4转码板:数字转码板,每板支持***2路4K转码,或4路1080P60转码,或1路4K+2路1080P60转码。(全编全解,升降速等用途);H.265 4K数字转码板。每板支持***2路4K转码,或4路1080P60转码,或1路4K+2路1080P60转码。占一个业务槽。
28. DC4转码板:模拟转码板/编解码板。支持1路***4K HDMI编解码 + 1路***1080P60 DVI-I编解码。(模拟编解码/落地转码);H.265 4K模拟转码板。支持1路***4K、1路***1080P60共2路模拟转码。每板占一个业务槽。
29. SH媒体网关(功能项);支持H.323不同编码能力厂家的互联。IP单路双向数字媒体网关(不落地),以终端互联形式接入。占一个业务槽位。
30. VOD业务板(功能项);面向会议视频的VOD视频点播服务,支持PC/手机/平板等主流客户端的浏览器直接点播;支持生成PC/手机/平板等点播应用环境的编码格式与速率,支持硬件实时转码。标准配置1TB SSD固态盘,提供极速存储和***小并发访问延迟。默认安装槽位,M0槽位。扩展多片业务板时,可安装在其他业务槽位。占一个业务槽。
