一、案例主角:西安环普科技产业园某上市企业培训会议室
2012年6月21日,亚洲较大的的现代物流设施提供商和服务商新加坡普洛斯公司与西安高新区管委会在香格里拉酒店举行签约仪式。普洛斯旗下环普产业投资与西安高新区智慧谷发展有限公司成立合资公司,共同投资建设西安软件新城一期研发区的西安环普产业园,为西安新一代信息技术和高技术服务业的发展提供高质量的综合国际产业发展空间。

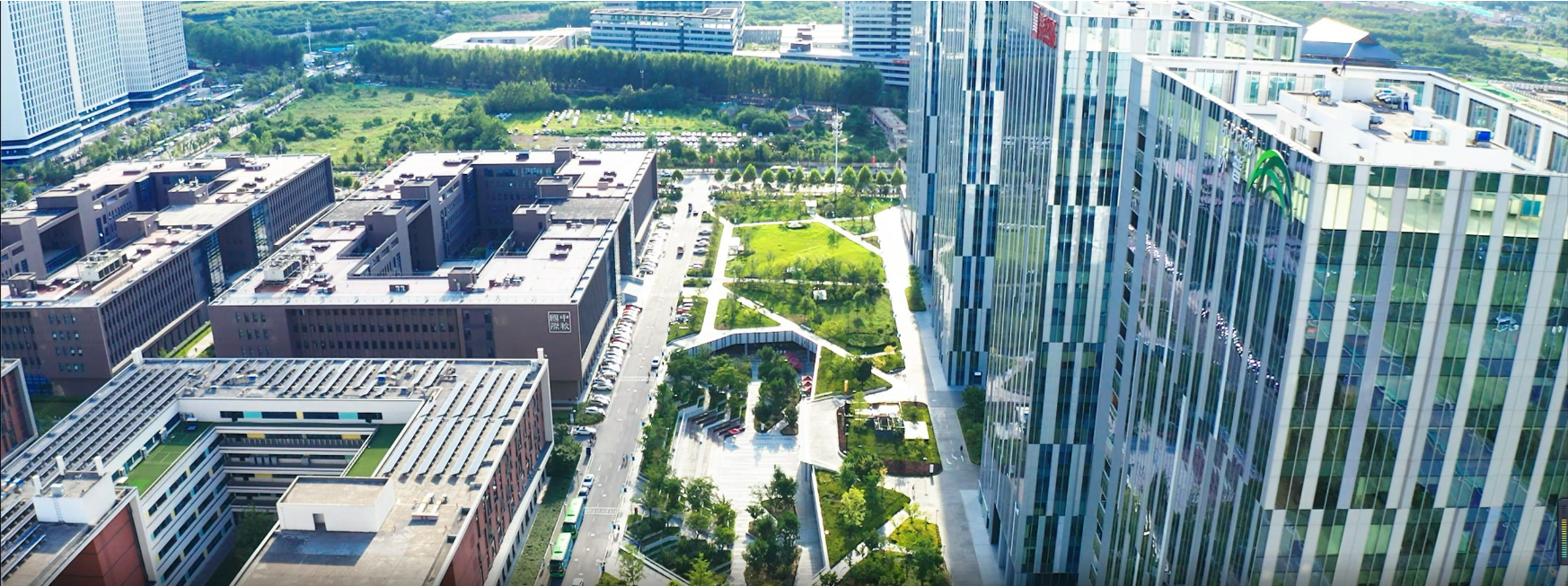

西安环普产业园位于西安软件新城一期研发区内,占地面积约223亩,总建筑面积约55万平方米。园区在建设办公楼群,为相关产业企业提供高质量办公环境的同时,规划了大型员工餐厅方便员工用餐,建设特色商业街区,引进咖啡厅、快餐、商务餐饮、健身休闲等配套环境,营造适合产业发展的氛围。同时,高起点、高标准建设基础配套设施,采用绿色节能和环保新技术,打造节能环保示范区。该项目总投资20亿元人民币。
环普科技产业园,是西北地区单独的的商住学一体式学院风格低密度研发园区。园区围合式建筑,中庭花园、大面积露台,营造健康温馨而激发创意的办公环境。6000 m2绿地广场,樱花大道、慢跑环道等大型景观设计,将自然生态融入园区;健身场所、无障碍设施、淋浴间等人性化设计,尽显人文关怀 ;全向智能化管理系统与时代交融,坐实科技新城之典范。西安环普科技产业园由国际有名的设计公司规划设计,体现生态化、智慧化、智能化、国际化和节能环保的理念;园区水系、绿化众多,自然环境优美,力行环保低碳、可持续发展;提供全向整体化的建设方案和物业服务,以人为本塑造典范。
二、部署方案:智能化多媒体会议系统
2.1建设目标:
为适应迅猛发展的信息化浪潮对企业培训带来的新机遇和新挑战,紧跟全国企业系统信息化建设发展的大趋势,与时俱进地推进信息化建设工作,实现信息化与培训教学、科研、智库、行政管理、后勤服务工作的深度融合,某单位将建设前列信息化系统要求,打造一个智能、融合、创新、协同的“智慧多功能报告厅”,全向构建起平台统一、技术先进、功能完备、操作简单,***稳定、安全可靠的智慧多功能会议系统,实现信息资源数字化、信息服务网络化、协同工作流程化、决策支持智能化。使某企业单位的智能化、信息化水平达到全国企业系统前列水平。
某单位智能化、信息化建设的实施、以现代信息技术建构的开放式远程教育网络的实现,使企业员工学习不受时间、空间的限制,学习者利用智慧多功能报告厅的环境,通过检索信息,收集信息,处理信息、创造信息,为创新教育提供了环境、条件和保障。某单位的智能化、信息化建设将有计划、有重点地培养企业员工的重要人才和紧缺的专业技术骨干,为企业发展提供人才支撑。
2.2设计内容:
通过需求调研,具体设计内容如下:
本次设计的会议室总面积为:200平方,长约20米,宽约10米。
配置LED大屏显示系统;音响扩声系统;中控控制系统;远程视频会议系统;视频切换系统;会议发言系统。
三、本次设计将遵循的原则:
3.1先进性与成熟性结合原则:
系统设计要适度超前,也要注重合理性,既要技术先进、也要操作可行。因此以系统的设计需要充分考虑先进性与成熟性的结合,系统要具备可伸缩的架构和可自定义的工作流程。要能够切实解决用户的实际问题,并要求系统操作简便,符合用户使用习惯等。
我们需要保证设计的系统在整个生命周期内可以不断地完善、扩充、升级,使其功能愈来愈丰富;性能愈来愈稳定;操作界面愈来愈完善;使用愈来愈方便,而不是过早地被淘汰。
3.2标准化和开放性原则:
系统的结构设计必须符合国际开放系统的标准。开放性要求的目的在于应用软件的可移植性、硬件平台的可更替性,我们的设计将采用TCP/IP协议作为主要网络协议。在应用开发和部署上,采用我们的设计,可保证系统能达到使网络的硬件环境、通信环境、软件环境、操作平台之间的相互依赖程度减至小。视频标准应遵循国际化标准,使用国内标准的pal制式,按照国际化标准建造应用新的的布线方法,根据现有的设备进行合理配套,使得新老设备均能正常使用,为了今后的发展事先预留出应用端口及软硬件的升级换代,提供开放性的解决方案。
3.3突出应用性、够用适用原则:
选用高可靠的产品和技术,充分考虑系统在程序运行时的应变能力和容错能力,确保整个系统的安全与可靠。选用质量、性能、价格、服务、优异的品牌。
3.4灵活性和兼容性原则:
选用符合国际发展潮流的国际标准的软硬件技术,设备选型考虑多用途。不同的设备之间必须提供良好的兼容互连手段。
3.5实用性和经济性原则:
从实用性和经济性出发,着眼于近期目标和长期的发展,选用先进的设备,进行较好性能组合,利用有限的投资构造一个性能较好的操作系统。
3.6安全性和保密性原则:
在特殊使用的情况下,必须保证各种文件信息保存和各种应用系统的安全。
3.7可扩展性与易升级性原则:
应具有良好的扩展性和升级能力,选用具有良好升级能力和扩展性的设备。应支持多种视频格式、多种接口设置和多媒体实际应用。当系统规模扩大,系统能够通过适当增加模块和相应设备,就能够适应要求,充分满足用户的个性化需求,能够较大的限度地适应未来业务发展的变化,达到良好的使用效果,不会造成浪费。
3.8可管理性与可维护性原则:
由多种子系统组成的复杂系统,系统需要良好的可管理性和可维护性。本次设计将采用先进、开放的体系结构,采用结构化和程序模块化设计,充分考虑系统的升级、兼容、数据处理、软件二次开发等方面的可扩展性和灵活性,以确保在今后可能出现管理模式变化的情况下,系统能较简单地予以修改、调整。
四、总体建设方案系统设备概述:
4.1 LED大屏显示系统概述:
4.1.1选用市场主流配置的,P1.53室内全彩LED显示屏,刷新率≥3840,P1.53显示屏采用进口发光材料,高质量IC芯片,无噪声大功率电源;整屏无风扇设计,无噪声、低功耗,可在0℃~55℃温度范围使用。
4.1.2总共使用了:约10平方米 P1.53室内全彩LED显示屏
4.1.3显示模组参数:
点间距 | 像素组成 | 单元板尺寸 | 单元板分辨率 |
1.53mm | 1R1G1B | 320mm×160mm | 128点× 64 点 |

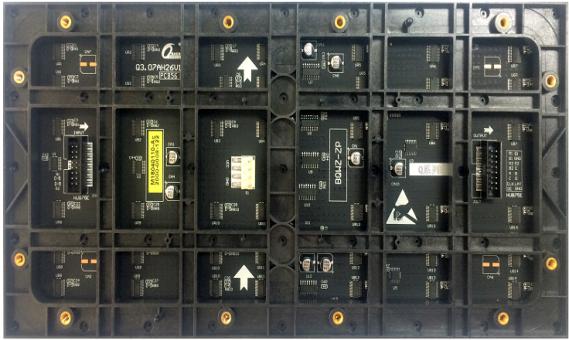

4.1.4产品展示图

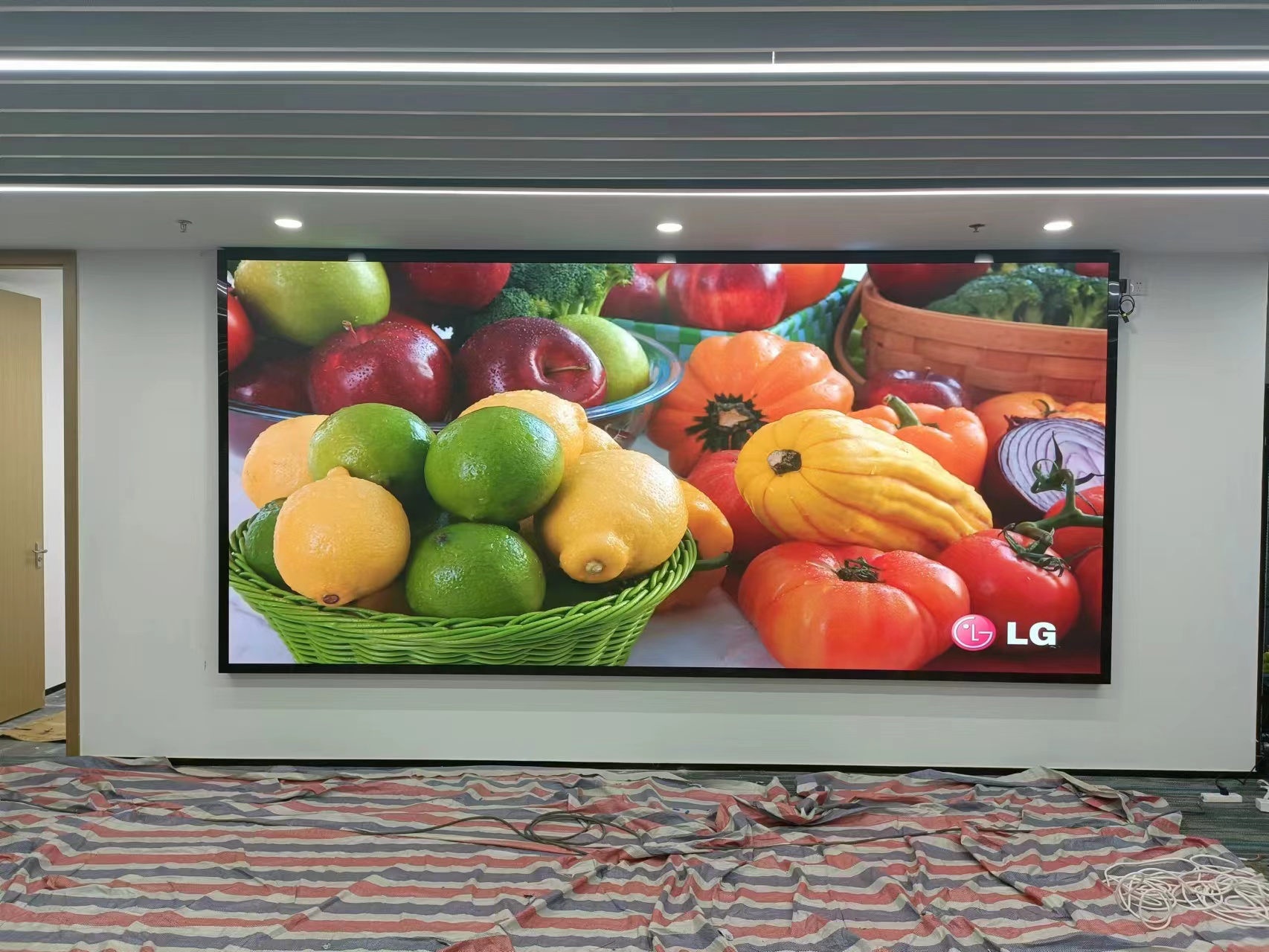

4.1.5产品项目现场展示图
4.1.6 LED大屏系统功能描述
本次项目配置的是P1.53室内全彩LED显示屏,刷新率≥3840,分辨率较高可以达到4K,主要作用于开日常会议、培训的时候,把笔记本要分享的会议内容投屏到大屏,也能作用于公司开远程视频会议的时候传输会场和远端会场的双方画面显示在LED大屏上,超大的画面显示,让会场有更加好的视觉体验。
4.2 音响扩声系统概述:
4.2.1 天花吸顶喇叭产品展示图
4.2.2 音响系统功能描述
本次项目选配了12只8寸窄边同轴天花吸顶喇叭作为会场扩声,保证了声音能覆盖整个会场的每一个角落,让参会者有更好的音质听觉体验。
4.2.3 数字音频处矩阵产品功能描述
本次项目设计了1台YVCBOX/臻为品牌的16进16出数字音频矩阵,主要作用处理会场声音的延时、噪声抑制、噪声增益、回声消除等功能。

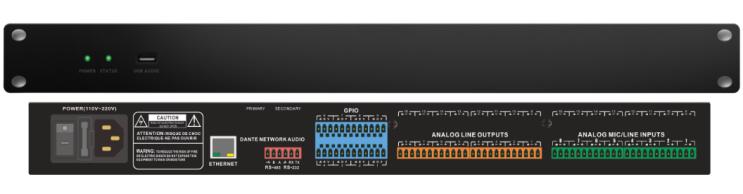

数字音频矩阵图片
4.2.4 数字调音台产品功能描述
本次项目配置了一台16路数字调音台,主要作用控制整个系统的音源的输入和输出(如:电脑、手机、DVD等音源的输入);在开远程视频会议的时候,可以利用调音台的编组输出把所有麦克风的声音给到电脑,电脑再通过视频会议软件把声音给到另外一端,实现双向对讲。

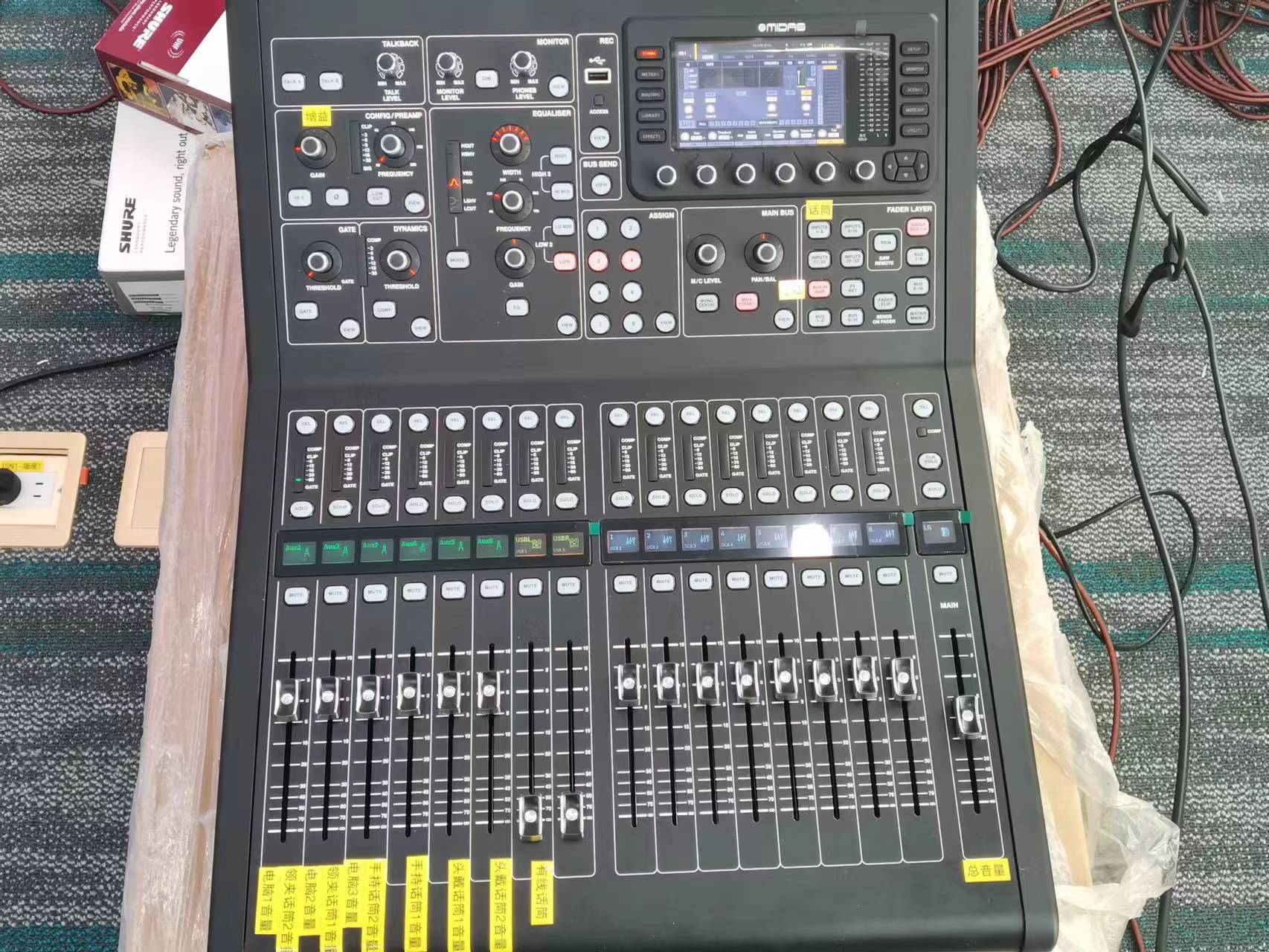

数字调音台图片
4.2.5 全自动反馈抑制器产品功能描述
本次项目配置了一台4进4出抑制器,主要作用处理整个系统的麦克风音源的啸叫,防止麦克风说话有啸叫声出来;本产品每个通道都可以单独调音量大小,也可以单独调每个通道的增加大小,使麦克风的收音距离增远。

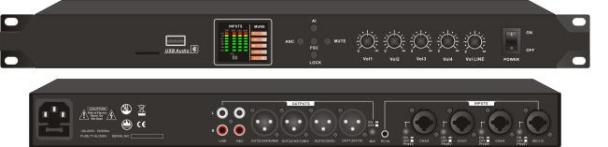

反馈抑制器产品图片
4.2.6 麦克风产品功能描述
本次项目配置了1套无线手持麦克风、1套无线领夹麦克风、1套头戴麦克风、1只有线鹅颈会议话筒(放置在主席台,主要给演讲人说话用);
4.3 视频切换系统概述:
4.3.1 高清无缝矩阵产品展示图
4.3.2 高清无缝矩阵系统概述
本次项目配有1台8进8出HDMI高清4K60无缝固化矩阵,图像分辨率较高支持4K60,主要的作用把整个会场视频源来回切换画面,这个功能在一个会场有多台电脑、摄像机、等视频源的情况下会经常用到,本设备较大的的亮点是画面支持4K60外,还支持在切换画面的时候延时在1秒内,市面上的有缝矩阵切换画面延时时间在4秒内,同时这款产品每一路的输出和输入都带有音频加解嵌,可以把每一路的音频分离出来。
4.4 中控控制系统概述:
4.4.1 中控控制系统产品展示图
4.4.2 中控控制系统概述
本次项目配有1台可编程网络云中控系统,编程后,可以在配置的平板电脑上控制会场的音频音量大小、灯光、窗帘、视频切换、智能一键设备开机关机;每路输入输出音频的回声、消噪等处理;矩阵切换视频信号;给机柜所有设备供电及按顺序开关机对设备做电压保护等功能,很大程度上的方便了管理员,不用在机柜里面一台一台设备的操作,主要有一台平板或者手机,就可以控制操作全部设备。
4.5 视频会议系统概述:
4.5.1 视频会议系统概述
本项目配有一台高清云台摄像机,主要作用于开远程视频会议采集中场的画面用,是远程视频会议不可缺少的设备之一。

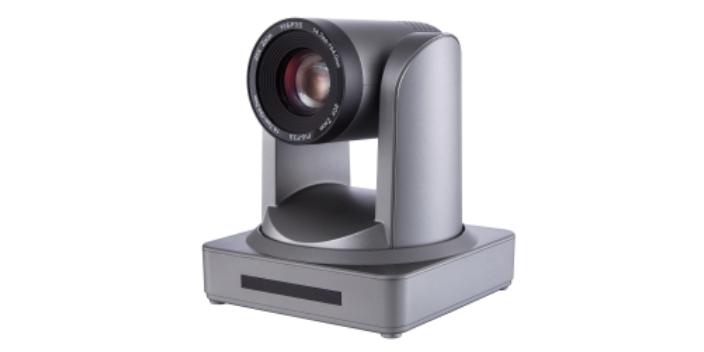

视频会议云台摄像机图片
